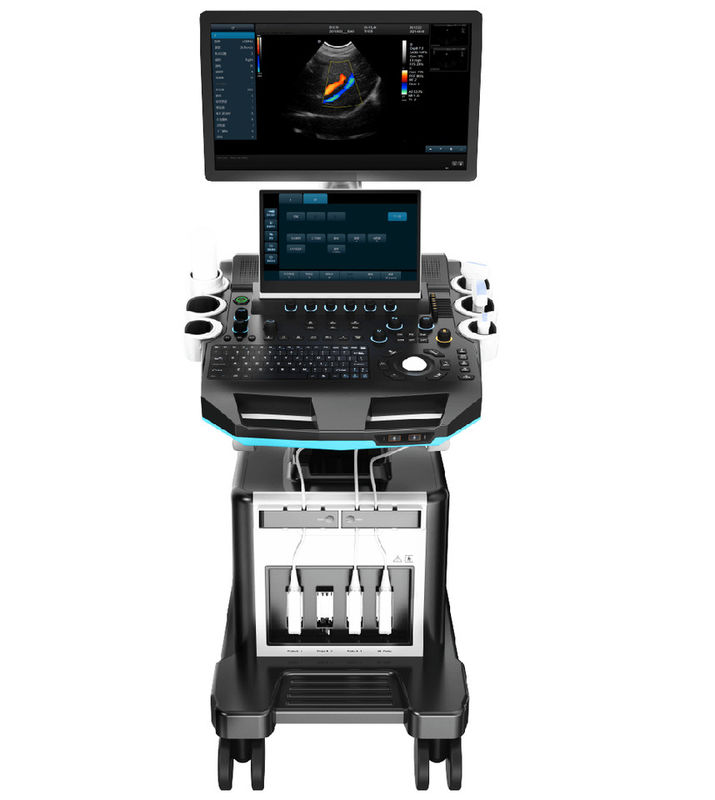

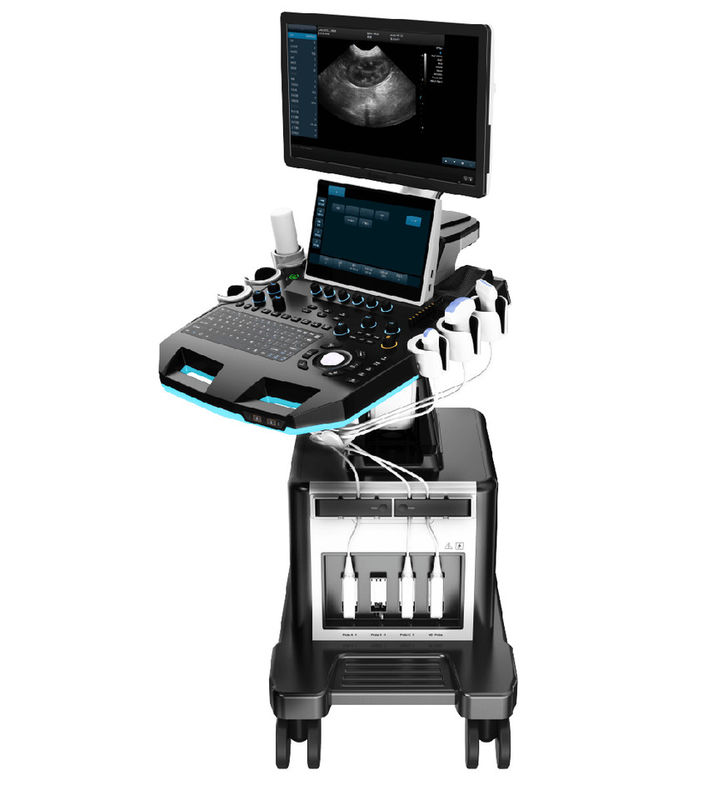

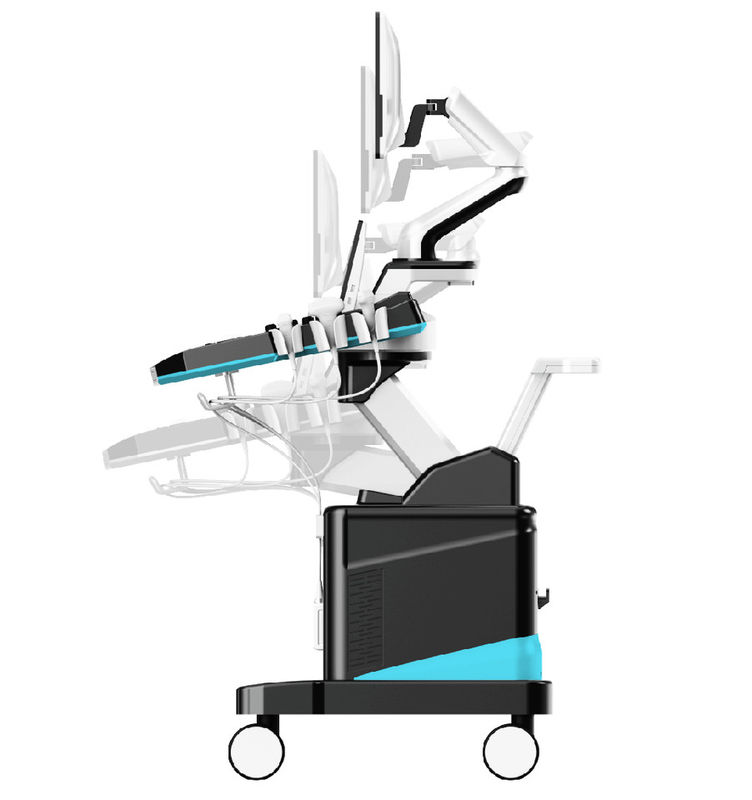

Машина ультразвука эргономического канала консоли 64 портативная ветеринарная для животных

2. Применения и отчет

2,1 отвечать потребностямы рассмотрения и диагноза больницы любимца и научного исследования в пищеварительной системе, воспроизводственной системе, мочевыделительной системе, медицинском осмотре, etc.

3. Основные спецификации

3.1. Мейнфрейм Doppler полного цвета цифров ультразвуковой

5. Спецификация системы

5,1 монитор: монитор LCD высотой с разрешения 21,5 дюймов медицинский, регулируемый угол

экран касания 13,3 дюймов, мультитач поддержки

режим воображения 5.3.2D

1)Полные цифров Beamformers

2)Фокусировать цифров полностью динамический, цифровая переменная апертура и динамическое изменение трассировки, бит A/D≥15

3)Получать режим: передающ и получающ канал ≥1024, параллельную обработку мульти-сигнала

4)Линия плотность: ≥512, видимый и регулируемый

5)Под режимом b, уровень фокуса number≥10, положение фокуса непрерывно регулируемое

6)TGC: этап 8 регулируемый

7)Увеличение: B/M/D отдельно регулируемое, ≥100dB

ряд 8)★Dynamic: ≥180dB

просматривая глубина 9)★Max: ≥360mm

10)Масштаб серого цвета: 0-67, видимый и регулируемый

11)Ядровая сила: 1%-100%

12)Отклонение зонда линейного массива двухмерное независимое

13)ZoomPIP (1,5/2,0/2,5/3,0/3,5/4,0/4,5/5,0/10 раз)

5.4. Цвет Doppler отображая режим

1)Воображение: включая скорость, отклонение скорости, энергию, дисплей энергии направления, etc

2)Режим работы монитора: B/C, B/C/M, B/POWER, B/C/PW

3)Линия уровень density≥3

4)Технология цвета пряча: без задней части к b режим может спрятать режим c, только дисплей правителя скорости цвета

5)Диаграмма потока крови, профиль подачи цвета для того чтобы измерить внутрисосудистую скорость

5.5. Спектральное воображение Doppler

1)Дисплей: полноэкранный, дуплекс/triplex (PW единственный)

2)Увеличение: ≥100dB

3)Уровень скорости ≥4 регулируемый

4)Максимальная скорость развертки: PWD: Положительный или отрицательный поток крови velocity≥7.6m/s;

CWD: поток крови velocity≥20.0m/s, минута: ≤5 mm /s (сигнал Nonnoise);

5)Нул уровней ≥8 переноса регулируемых

6)Режим работы монитора: B, PW, B/PW, B/C/PW, B/CW, B/C/CW, etc

7)Функция конверта спектра, ручное измерение

8)Управление дисплея: обратный, нул переносов, b освежите, расширение d, расширение B/D, etc

9)Умная технология Doppler: свободно переключатель между режимом в реальном времени B+CFM и режимом в реальном времени PW

широкое воображение поля 5.6.★PView (опционное)

1)дисплей Высоко-разрешения, длина может до 50cm

2)Отображать стирание поддержки переднее, отсутствие потребности к re-воображению

3)С двухмерным широким взглядом отображая режим воображения режима и взгляда цвета широкий

5.7.Probe: широкополосный с преобразованием частоты, независимым преобразованием частоты под b и CFM

1)Уровень собственной частоты conversion≥3;

2)зонд 1.Convex

Собственная частота: преобразование частоты 9 уровней

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Частота гармоники: 4.0MHz/4.6MHz/5.0MHz, преобразование частоты 3 уровней

2. Линейный зонд

Собственная частота: преобразование частоты 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz 9 уровней

Частота гармоники: 8.0MHz/9.2MHz/10.0MHz, преобразование частоты 3 уровней

3. Фазированный - зонд массива

Собственная частота: преобразование частоты 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz 9 уровней

Частота гармоники: 3.4MHz/3.8MHz/4.2MHz, преобразование частоты 3 уровней

4. Фазированное высокочастотное - зонд массива

Собственная частота: преобразование частоты 8 уровней: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Частота гармоники: 6MHz/7MHz/8MHz, преобразование частоты 3 уровней

Микро-выпуклый зонд 5,8

Собственная частота: преобразование частоты 8 уровней

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

Частота гармоники: 6.0MHz/7.0MHz/8.0MHz, преобразование частоты 3 уровней

5,9 технические требования для электронного выпуклого зонда:

Частота: 2.0-5.4 MHz, боковое разрешение: ≤2 (depth≤80), ≤3mm (80<depth≤130)

осевое разрешение: ≤1 (depth≤80), ≤1mm (80<depth≤130)

зона нечувствительности: ≤3mm; Геометрическая точность положения: broadwise: ≤5%; в доль: ≤5%

обнаруживать depth≧240 mm

5,10 технические требования для электронного линейного зонда

Частота: 4.0-13.3MHz, боковое разрешение: ≤1 (depth≤40), осевое разрешение: ≤0.5 (深度 ≤50), зона нечувствительности: ≤3mm, геометрическая точность положения: broadwise: ≤4%; в доль: ≤2%

обнаруживать depth≧100 mm

6 измерение/анализ и отчетов

6,1 общее измерение: расстояние, зона, эллипсис, пересекающаяся линия, угол, коэффициент расстояния, том, том (эллипсис), коэффициент зоны, диаметр, совместный угол.

6,2 специализированное измерение

1)Сердечный: Автоматический конверт спектра, LV, основной диаметр легочной артерии, RVEDd, RVEDs, LVM, LAV, HR, MVF, AO, AR, LVOT, TVF, Pulmonic клапан, легочная вена, RV, звук сердца Doppler фетальный, LVET, LVM, LVMI, AV

2)Васкулярный: каротидный intima (IMT), коэффициент стеноза длины, коэффициент стеноза зоны, IMT (задняя стена), IMT (передняя стена)

3)★OB: Собачий: GSD, CRL, HD, BD; Кошачий: BD, HD; Свиньи: HLA, SLA;

Глупый: CRL, BTD, БУТОН; Ovine: SCRL; Equine: GSD (H), ESD (V)

4) Мочевыделительное измерение: Простата, остаточная моча, левая почка, правая почка, левый надпочечник, правый надпочечник, левый семенник, правый семенник, левый полуфинальный vesicle, правый полуфинальный vesicle.

5)измерение брюшка: печень, общий печеночный трубопровод, диаметр воротной вены, желчного пузыря, общей желчи - трубопровода, панкреаса, хандры, диаметра брюшка aortic, почки.

6)Органелла.
