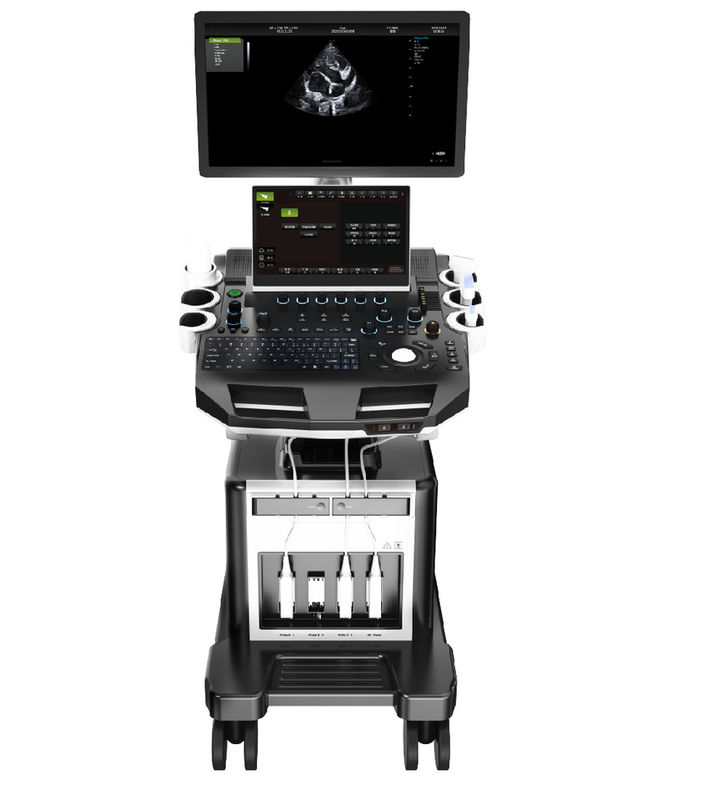

21,5" воображение режима блока развертки m ультразвука вагонетки LCD ветеринарное

2. Применения и отчет

2,1 отвечать потребностямы рассмотрения и диагноза больницы любимца и научного исследования в пищеварительной системе, воспроизводственной системе, мочевыделительной системе, медицинском осмотре, etc.

3. Основные спецификации

3.1. Мейнфрейм Doppler полного цвета цифров ультразвуковой

5. Спецификация системы

5,1 монитор: монитор LCD высотой с разрешения 21,5 дюймов медицинский, регулируемый угол

экран касания 13,3 дюймов, мультитач поддержки

режим воображения 5.3.2D

1)Полные цифров Beamformers

2)Фокусировать цифров полностью динамический, цифровая переменная апертура и динамическое изменение трассировки, бит A/D≥15

3)Получать режим: передающ и получающ канал ≥1024, параллельную обработку мульти-сигнала

4)Линия плотность: ≥512, видимый и регулируемый

5)Под режимом b, уровень фокуса number≥10, положение фокуса непрерывно регулируемое

6)TGC: этап 8 регулируемый

7)Увеличение: B/M/D отдельно регулируемое, ≥100dB

ряд 8)★Dynamic: ≥180dB

просматривая глубина 9)★Max: ≥360mm

10)Масштаб серого цвета: 0-67, видимый и регулируемый

11)Ядровая сила: 1%-100%

12)Отклонение зонда линейного массива двухмерное независимое

13)ZoomPIP (1,5/2,0/2,5/3,0/3,5/4,0/4,5/5,0/10 раз)

5.4. Цвет Doppler отображая режим

1)Воображение: включая скорость, отклонение скорости, энергию, дисплей энергии направления, etc

2)Режим работы монитора: B/C, B/C/M, B/POWER, B/C/PW

3)Линия уровень density≥3

4)Технология цвета пряча: без задней части к b режим может спрятать режим c, только дисплей правителя скорости цвета

5)Диаграмма потока крови, профиль подачи цвета для того чтобы измерить внутрисосудистую скорость

5.5. Спектральное воображение Doppler

1)Дисплей: полноэкранный, дуплекс/triplex (PW единственный)

2)Увеличение: ≥100dB

3)Уровень скорости ≥4 регулируемый

4)Максимальная скорость развертки: PWD: Положительный или отрицательный поток крови velocity≥7.6m/s;

CWD: поток крови velocity≥20.0m/s, минута: ≤5 mm /s (сигнал Nonnoise);

5)Нул уровней ≥8 переноса регулируемых

6)Режим работы монитора: B, PW, B/PW, B/C/PW, B/CW, B/C/CW, etc

7)Функция конверта спектра, ручное измерение

8)Управление дисплея: обратный, нул переносов, b освежите, расширение d, расширение B/D, etc

9)Умная технология Doppler: свободно переключатель между режимом в реальном времени B+CFM и режимом в реальном времени PW

широкое воображение поля 5.6.★PView (опционное)

1)дисплей Высоко-разрешения, длина может до 50cm

2)Отображать стирание поддержки переднее, отсутствие потребности к re-воображению

3)С двухмерным широким взглядом отображая режим воображения режима и взгляда цвета широкий

5.7.Probe: широкополосный с преобразованием частоты, независимым преобразованием частоты под b и CFM

1)Уровень собственной частоты conversion≥3;

2)зонд 1.Convex

Собственная частота: преобразование частоты 9 уровней

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Частота гармоники: 4.0MHz/4.6MHz/5.0MHz, преобразование частоты 3 уровней

2. Линейный зонд

Собственная частота: преобразование частоты 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz 9 уровней

Частота гармоники: 8.0MHz/9.2MHz/10.0MHz, преобразование частоты 3 уровней

3. Фазированный - зонд массива

Собственная частота: преобразование частоты 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz 9 уровней

Частота гармоники: 3.4MHz/3.8MHz/4.2MHz, преобразование частоты 3 уровней

4. Фазированное высокочастотное - зонд массива

Собственная частота: преобразование частоты 8 уровней: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Частота гармоники: 6MHz/7MHz/8MHz, преобразование частоты 3 уровней

Микро-выпуклый зонд 5,8

Собственная частота: преобразование частоты 8 уровней

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

Частота гармоники: 6.0MHz/7.0MHz/8.0MHz, преобразование частоты 3 уровней

5,9 технические требования для электронного выпуклого зонда:

Частота: 2.0-5.4 MHz, боковое разрешение: ≤2 (depth≤80), ≤3mm (80<depth≤130)

осевое разрешение: ≤1 (depth≤80), ≤1mm (80<depth≤130)

зона нечувствительности: ≤3mm; Геометрическая точность положения: broadwise: ≤5%; в доль: ≤5%

обнаруживать depth≧240 mm
